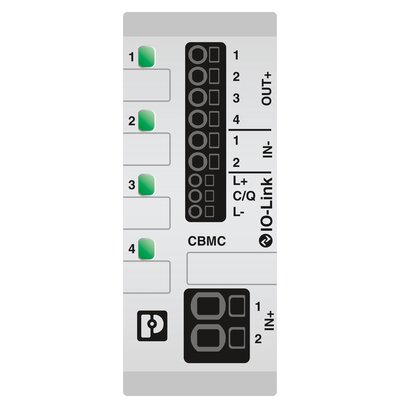

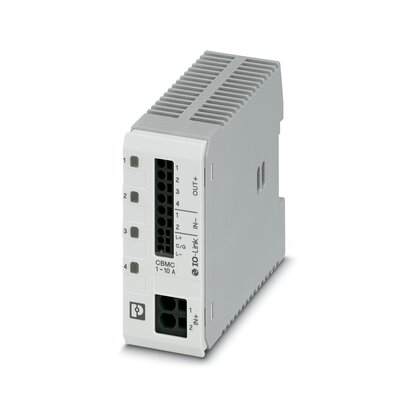

Přístrojový jistič CBMC E4 24DC/1-10A IOL 2910411
Vícekanálový, elektronický přístrojový jistič s rozhraním IO-Link na ochranu čtyř spotřebičů s 24 V DC při přetížení a zkratu. S elektronickým zajištěním nastavených jmenovitých proudů. Pro instalaci na DIN nosné lišty.
| Počet kanálů | 4 |
| Všeobecně | |
| Provozní napětí | 18 V DC … 30 V DC |
| Jmenovité napětí | 24 V DC |
| Jmenovitý proud IN | max. 40 A DC (IN+) |
| max. 40 A DC (Na jeden pól svornice při můstkování dalších přístrojů přes IN+) | |
| Jmenovitý proud IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (nastavitelný na výstupní kanál) |
| Jmenovitý proud (přednastavený) | 4 A |
| Jmenovité rázové napětí | 0,5 kV |
| Způsob spouštění | E (elektronicky) |
| Pevnost zpětného napájení | max. 35 V DC |
| Nezbytné předjištění | Nutné pouze pokud Imax napájení > zkratová schopnost. Integrovaný prvek fail-safe. |
| Možnosti zapojení do zkratu | 300 A |
| Elektrická pevnost | max. 35 V DC (Zátěžový obvod) |
| Pojistka | elektronicky |
| účinnost | > 99 % |
| Klidový proud I0 | typ. 25 mA |
| Ztrátový výkonz | typ. 0,6 W (při chodu naprázdno) |
| < 9 W (při jmenovitém provozu) | |
| Inicializační doba modulu | 1,6 s |
| Čekací doba po odpojení kanálu | 5 s (při přetížení / zkratu) |
| Tolerance měření I | ± 15 % |
| Teplotní snížení výkonu | 24 A DC (při 60 °C) |
| 28 A DC (při 54 °C) | |
| 32 A DC (při 47 °C) | |
| 36 A DC (při 41 °C) | |
| 40 A DC (při 35 °C) | |
| MTBF (IEC 61709, SN 29500) | 6896552 h (při 25 °C se zatížením 21 %) |
| 2597403 h (při 40 °C se zatížením 34,25 %) | |
| 443066 h (při 35 °C se zatížením 100 %) | |
| Prvek fail-safe | 15 A DC (na výstupní kanál) |
| Zátěžový obvod | |
| Doba vypnutí | ≤ 10 ms (při zkratu > 2,0 x IN) |
| 1 s (1,2 … 2,0 x IN) | |
| Odpojení podpětí | ≤ 17,8 V DC (aktivní) |
| ≥ 18,8 V DC (neaktivní) | |
| Vypínání při přepětí | ≥ 30,5 V DC (aktivní) |
| ≤ 29,5 V DC (neaktivní) | |
| Max. kapacitivní zatížení | 40000 µF (V závislosti na nastavení proudu a dostupném zkratovém proudu)PŘÍ |
5 023,92 Kč 4 152,00 Kč bez DPH
Dostupnost: 2 skladem
