| Napájecí napětí |
10 V DC … 30 V DC |
| Odběr proudu |
8 mA, bez zatížení |
| Pokles napětí |
≤ 2 V |
| Trvalý proud Ia |
≤ 100 mA |
| Třída ochrany |
III |
| Reakční citlivost typ. |
3 mT |
| Dráha přejezdu typ. |
10 mm |
| Hystereze typ. |
< 0,8 mT |
| Reprodukovatelnost |
≤ 0,1 mT 1) |
| Ochrana proti přepólování |
Ano |
| Ochrana proti zkratu |
Ano |
| LED indikátor stavu sepnutí |
Ano |
| Teplota okolí provoz |
–30 °C … +80 °C |
| Odolnost vůči rázům / vibracím |
30 g, 11 ms / 10 … 55 Hz, 1 mm |
| EMC |
Podle normy EN 60947-5-2 |

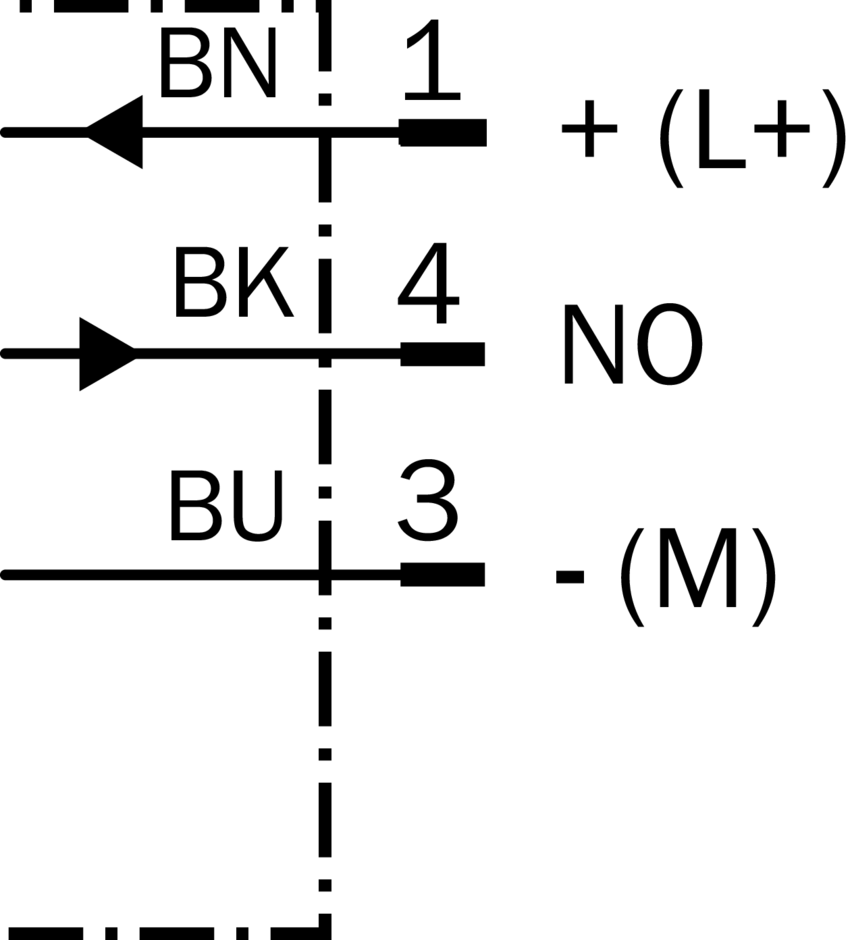

| Druh připojení |
Kabel s konektorem M8, 3pinovým, Vhodné pro tažný řetěz, 0,3 m |
| Detail způsobu připojení |
|
| Průřez vodiče |
0,14 mm² |
| Průměr kabelu |
Ø 2,9 mm |
| Poloměr ohybu |
Při pevném uložení > 3× průměr kabelu |
|
V pohyblivém stavu > 10× průměr kabelu |
| Torzní namáhání |
± 270° / 10 cm |
| Torzní cykly |
> 2.000.000 |
| Cykly energetického řetězu |
> 2.000.000 |
| Parametry energetického řetězu |
Rychlost posuvu max. 3,3 m/s při délce horizontálního posuvu 5 m |
|
Zrychlení max. 5 m/s² |
| Kabelový vývod |
Axiální |
|
| Materiál |
|
| Pouzdro |
Plast |
| Kabel |
PUR |
|
